为什么有些木门、木地板、木制家具等木制品销售出去以后会开裂、

在家具的生产中，掌握各种木材的含水量是非常重要的。不同木材的含水量也不同，这也解释了为什么一些木门、木地板、木制家具和其他木制品在销售后会开裂变形。

原木

然而，木材中含有三种形式的水，一种是存在于细胞腔和细胞间隙中的水，即存在于毛细管中的水，称为自由水。第二种是被细胞壁吸收的水，称为吸附水。第三种是构成细胞组织的水，称为化学水。

当湿木材的水分蒸发时，首先失去的是自由水。当自由水蒸发并吸附水仍处于饱和状态时，其含水量称为纤维饱和点含水量。纤维饱和点是木材性能的转折点。在纤维饱和点以上，木材的强度为恒定，不随含水量的变化而变化。同时，木材的体积也没有变化。当含水量降低到纤维饱和点以下，即细胞壁中的吸附水开始蒸发时，随着含水量的下降，强度增加，湿膨胀和干收缩现象也显而易见。不同木纤维饱和点的含水量约为22%~33%。

自然界中不同地区的湿度和温度在不同季节相对稳定。木材在这种相对温度和湿度环境中长期存在，其含水量将达到相对恒定。此时，含水量称为平衡含水量（例如，上海的年平衡含水量为4.6%）。

木材的平衡含水量随环境温度和湿度的变化而变化。当平衡含水量与环境湿度有差异时，实木地板往往会接近环境。这导致了木材的湿膨胀和干收缩，这是木材独特的物理现象。

木材也是一种各向异性体。实际使用中木材的含水量低于纤维饱和点，因此水的得失主要是细胞壁的吸附水。绝大多数木制细胞是垂直生长的，其膨胀和收缩垂直于细胞壁的方向。作为地板，我们可以发现纵向一般没有膨胀和收缩，宽度方向的膨胀和收缩率一般为3%～6%(指纤维饱和点以下木材含水量的变化。

由此可见，控制地板的含水量非常重要。不仅要注意生产，还要注意铺设，防止地板潮湿变形。

原木木材

一、木材含水量

正常情况下，木材及其产品会有一定量的水。国家将木材中含水量与干燥后木材重量的百分比定义为木材含水量。

含水量可以以全干木材的重量作为计算基准，计算的值称为绝对含水量，简称含水量(W，%)。计算公式：

W=(Gs-Ggo)/Ggo×100%

其中：

W——木材的绝对含水量；

Gs——湿木重量；

Ggoo——绝干材料的重量。

木材

二是掌握木材含水量的重要性

木制品生产完成后，形状和材料不会改变。此时，决定木制品内部质量的关键因素主要是木材含水量和干燥应力。制造商需要正确掌握木制品的含水量。当木制品达到平衡含水量时，木材最不容易开裂变形。

木材

三、木材干燥度

木材放置在一定的环境中，在足够长的时间后，其含水量往往是一个平衡值，称为环境的平衡含水量EMC。当木材的含水量高于环境的平衡含水量时，木材会排出水分并收缩，否则会吸收水分并膨胀。

例如，广州的平均年平衡含水量为15.1%，而北京的平衡含水量为11.4%。北京适合干燥至11%的木材，可用于广州吸湿膨胀和变形。因此，木材应适当干燥，而不是越干越好。不同地区和用途对木材含水量的要求也不同。

原木

四、含水量实验室测量方法：

干燥法、电测法、干馏法、滴定法和湿度法是测量木材含水量的一种方法，通常用于木材加工领域。

烘干法：

干燥法是将木材的含水量试片干燥至全干以测量其含水量的方法。

首先，在被测木材中锯取一片具有代表性的含水率试片，其顺纹厚度为10~12mm。所谓代表性，就是这部试片的干湿度与整块木材一致，没有夹皮、节疤、腐烂、虫蛀等缺陷。一般应在距离锯末250~300mm处截取。刮去毛刺和锯屑后，含水量试片应立即在精度为0.01g的天平上称重，量程不小于200g，重量为G，然后将试片放入温度为103g±在2℃恒温箱中烘烤约6小时，然后取出称重并记录下来，然后放回烤箱中继续烘干。然后每2小时称重一次，直到最后两次称重的重量保持不变，即绝干重，记为Go。这样，含水量就可以按下式计算出来：

W=(G-Go)/Go×100%

由于薄片暴露在空气中的水容易发生变化，在测量过程中应注意在切断试片或取出烤箱后立即称重。如果不能立即称重，必须立即用塑料袋包装，以防止水分蒸发。

用干燥法测量木材的含水量准确可靠，不受含水量范围的限制。但在测量过程中，需要截取样品，破坏木材，并需要一定的时间。

干燥法是测量木材含水量的基本方法，也是最常用的方法。上表示绝对含水量，也称为木材加工中的木材含水量。

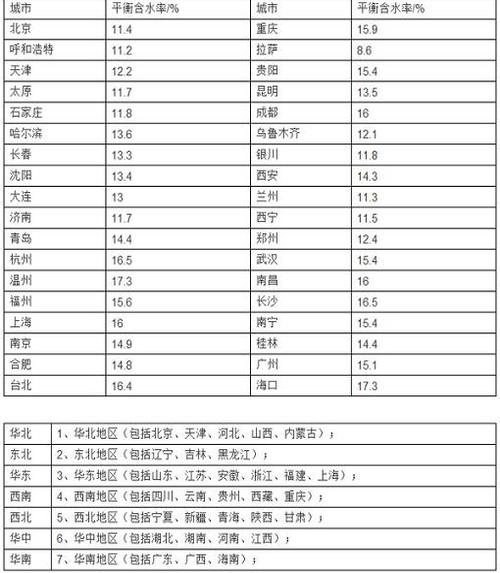

五、国家主要城市木材平衡含水率年平均值：

全国各地的木材平衡含水量不同。因此，消费者在购买实木家具时，应考虑不同的环境。他们不应该为了便宜而跨境购买。否则，南木在北方容易开裂，北木在南方容易膨胀。

经常被忽视的实木大板性价比之王奥坎大板

美国涂料着色剂的分析与研究
